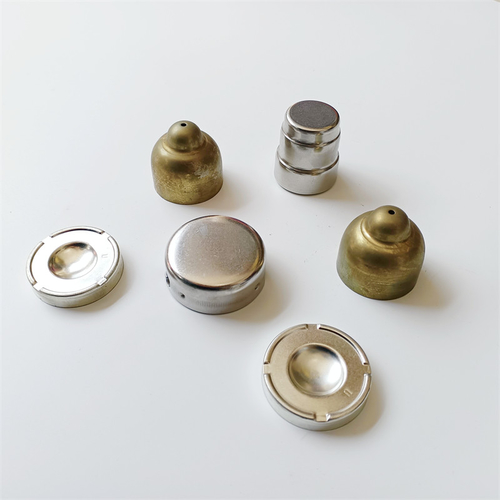

Zeichnende Teile sind die Werkstücke, die indem sie Blätter durch mechanische Ausrüstung erhalten werden, ausdehnen und verformen. Jetzt stellen wir die Produktionsstandards von zeichnenden Teilen vor.
1. Die Erstwandoberflächen-, Grundfläche und die Wandoberfläche des tiefziehenden Teils und der Eckradius der vier Ecken des rechteckigen Teils sollten angebracht sein. mm2rd1, mm5.1r2d.
2. Die Form des ausgedehnten Teils sollte einfach und symmetrisch sein, und sie sollte auf einmal ausgedehnt werden so viel wie möglich.
3. Für Teile, die ausgedehnt werden müssen viele Male, auf der Voraussetzung der Gewährleistung der erforderlichen Oberflächenbeschaffenheit, sollten Spuren, die möglicherweise auf den inneren und Außenseiten produziert werden, erlaubt werden.
4. Auf der Voraussetzung der Gewährleistung der Versammlungsanforderungen, sollte die Seitenwand des Tiefziehenteils eine bestimmte Steigung haben gelassen werden.
5. Die Maße der tiefgezogenen Teile sollten mit ihren äußeren oder inneren Maßen markiert werden, und die inneren und äußeren Maße sollten nicht gleichzeitig markiert werden. Mit trapezoiden tiefziehenden Teilen sollte das Maß in der Höhenrichtung auf der Unterseite im Allgemeinen basieren. Wenn der obere Teil der Festpunkt ist, ist das Höhenmaß nicht einfach zu garantieren.
6. Der Abstand vom Loch auf der Unterseite oder vom Flansch des Tiefziehenstückes zur Seitenwand sollte angebracht sein.
